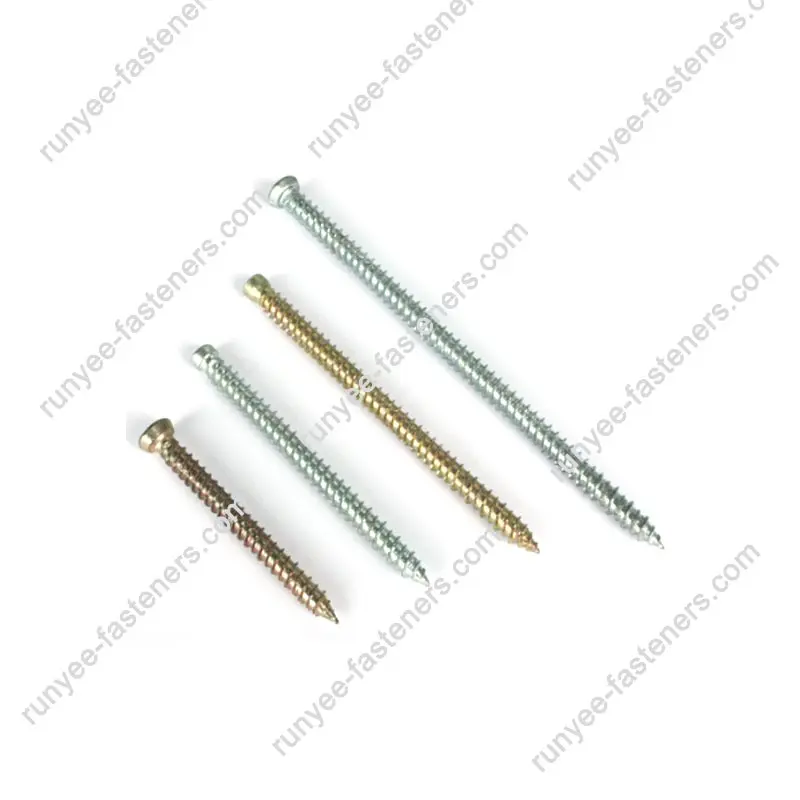

Neo bê tông truyền động Torx dùng trong xây dựng

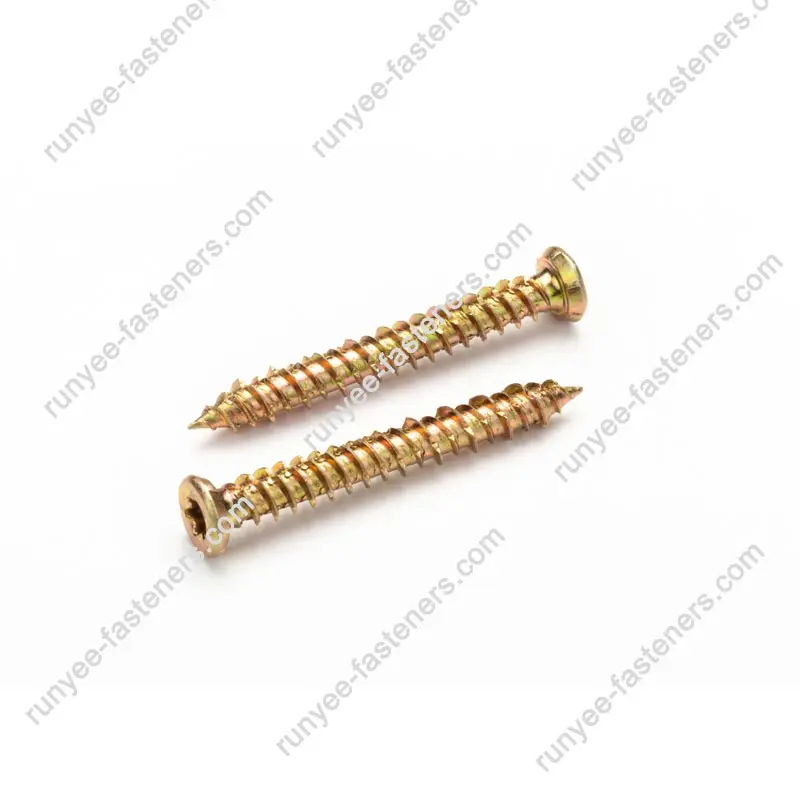

Runyeenhà sản xuất cung cấp Neo bê tông truyền động Torx để sử dụng trong xây dựng, được thiết kế để thay thế trực tiếp cho neo mở rộng truyền thống và bu lông nêm. Sản phẩm có đầu chìm phẳng với phần lõm Torx T30, cho phép truyền mô-men xoắn cao mà không cần cam-out, rất quan trọng đối với việc lắp đặt trên cao và không gian chật hẹp. Hình dạng ren hi-low đặc biệt cắt các ren bên trong thành các lỗ khoan trước trên bê tông, gạch đặc, khối rỗng và bê tông khí, mang lại cường độ giữ ngay lập tức mà không bị ứng suất giãn nở có thể làm nứt vật liệu nền. Xử lý bề mặt bao gồm mạ kẽm để sử dụng trong nhà, phốt phát để giữ dầu và Ruspert hoặc Dacromet để chống ăn mòn bên ngoài với thời gian phun muối lên tới 500 giờ. Mỏ neo phù hợp với khung cửa sổ, tay vịn, khung cửa, đèn chớp, cửa chớp, thiết bị chiếu sáng và ngưỡng cửa. Dây chuyền sản xuất có đường kính từ M2.5 đến M8.0 và chiều dài lên tới 300mm, được xử lý nhiệt và phủ toàn bộ trong nhà. Kiểm tra chất lượng bao gồm độ chính xác về kích thước, độ cứng (bề mặt HV 530-560) và kiểm tra mô-men xoắn. Là nhà cung cấp đáng tin cậy, nhà máy hoạt động với diện tích 13.000m2 với hơn 350 bộ thiết bị, đảm bảo thời gian giao hàng và tính nhất quán của lô cho vật tư xây dựng quy mô lớn.

Thông số kỹ thuật cơ khí và dữ liệu vật liệu

Dữ liệu kỹ thuật chính xác tạo cơ sở cho việc neo giữ đáng tin cậy trong kết cấu bê tông. Bảng sau liệt kê các thông số đã được xác minh cho Neo bê tông dẫn động Torx dùng trong xây dựng, trực tiếp từ hồ sơ sản xuất.

Mỏ neo được sản xuất bằng cách sử dụng tiêu đề nguội và cán ren, sau đó được xử lý nhiệt bằng đai lưới liên tục để đạt được sự cân bằng tối ưu giữa độ cứng của mũi khoan và độ bền của lõi. Điều này đảm bảo rằng sợi chỉ hi-low có thể cắt sạch vào bê tông mà không bị bong tróc hoặc đứt trong quá trình lắp đặt.

Quy trình lắp đặt và khả năng tương thích vật liệu cơ bản

Việc lắp đặt đúng là rất quan trọng để đạt được giá trị kéo và cắt định mức. Neo bê tông truyền động Torx dùng trong xây dựng yêu cầu một lỗ khoan trước với đường kính và độ sâu được chỉ định, sau đó là dẫn động trực tiếp bằng bit T30.

• Khoan trước:Đường kính lỗ phải khớp với đường kính neo trừ 0,2–0,4mm để có khả năng bám ren tối ưu. Độ sâu phải vượt quá chiều dài neo ít nhất 5 mm để chứa bụi.
• Lái xe:Sử dụng máy vặn hoặc máy khoan tác động giới hạn mô-men xoắn ở mức 10–15 N·m cho cỡ M8. Bộ truyền động Torx T30 đảm bảo sự tương tác tích cực, giảm hiện tượng trượt mũi khoan và sự mệt mỏi của công nhân.
• Vật liệu cơ bản:Thích hợp cho bê tông đặc (C20/25 trở lên), gạch rỗng, khối bê tông khí và đá tự nhiên. Không nên dùng cho tấm thạch cao nhẹ hoặc ván mỏng.
• Khoảng cách cạnh:Duy trì đường kính neo tối thiểu 2,5 lần tính từ mép để tránh bị bung ra.
• Khoảng cách:Đối với nhiều neo, khoảng cách từ tâm đến tâm phải có đường kính ít nhất là 5 lần để tránh nhiễu.

So với neo giãn nở, thiết bị này không tạo ra ứng suất giãn nở hướng tâm, giúp an toàn hơn khi sử dụng ở khối xây giòn và gần các cạnh. Hành động tự khai thác cũng cho phép dễ dàng tháo và định vị lại nếu cần.

Lựa chọn lớp phủ để tiếp xúc với môi trường

Bảo vệ bề mặt là yếu tố then chốt quyết định tuổi thọ của hệ thống neo bê tông. Nhà cung cấp cung cấp năm tùy chọn lớp phủ tiêu chuẩn, mỗi tùy chọn phù hợp với các điều kiện tiếp xúc cụ thể.

• Mạ kẽm (trong/xanh):Bảo vệ cơ bản trong nhà, thích hợp với môi trường khô ráo, không tiếp xúc với độ ẩm. Độ dày điển hình 5–8 μm.
• Phốt phát (sơn dầu):Cung cấp một bề mặt xốp giữ lại chất bôi trơn, lý tưởng cho các ứng dụng cần giảm ma sát trong quá trình lái xe. Cung cấp khả năng chống ăn mòn hạn chế.
• Dacromet:Lớp phủ vảy nhôm kẽm, không chứa crom. Cung cấp khả năng bảo vệ hàng rào tuyệt vời và khả năng chống lại sự dồn nén. Thích hợp cho môi trường ngoài trời và ăn mòn nhẹ.
• Ruspert:Lớp phủ nhiều lớp với kẽm photphat, epoxy và lớp phủ ngoài. Mang lại khả năng kháng hóa chất cao và hiệu suất phun muối >500 giờ. Đề xuất cho môi trường ven biển hoặc công nghiệp.
• Mạ niken:Trang trí và chống ăn mòn, thường được chỉ định cho các ứng dụng kiến ​​trúc lộ ra ngoài, nơi hình thức bên ngoài đóng vai trò quan trọng.

Tất cả các quá trình phủ đều được theo dõi bằng máy đo độ dày huỳnh quang tia X để đảm bảo tính đồng nhất trên toàn bộ bề mặt, bao gồm các cạnh ren và bán kính dưới đầu.

Đảm bảo chất lượng và truy xuất nguồn gốc

Để đáp ứng các yêu cầu của ngành xây dựng, nhà máy thực thi quy trình kiểm tra nhiều giai đoạn bao gồm mọi lô sản xuất. Hệ thống này cung cấp khả năng truy xuất nguồn gốc đầy đủ từ dây thép thô đến hàng hóa đóng gói thành phẩm.

• Vật liệu đến:Mỗi cuộn dây C1022A được kiểm tra thành phần hóa học bằng phương pháp quang phổ phát xạ quang học. Các thử nghiệm kéo và uốn xác minh độ dẻo trước khi nguội.
• Kiểm tra trong quá trình:Thước cặp kỹ thuật số và đồng hồ đo vòng ren theo dõi đường kính chính, bước ren và góc ren cứ sau 30 phút trong quá trình lăn tốc độ cao.
• Bản đồ độ cứng:Kiểm tra độ cứng Vickers được thực hiện trên vỏ và lõi sau khi xử lý nhiệt. Mục tiêu là HV 530-560 trên bề mặt với độ cứng lõi HV 380-420, đảm bảo neo chắc chắn, chống va đập.
• Kiểm tra mô-men xoắn và kéo ra:Các thử nghiệm phá hủy được tiến hành trên các mẫu từ mỗi lô bằng máy thử nghiệm đa năng để xác nhận rằng độ bền kéo tối đa vượt quá 1100 N/mm2.
• Buồng phun muối:Các mẫu được phủ phải được phun muối trung tính theo tiêu chuẩn ASTM B117 trong 500 giờ để xác nhận các tuyên bố về khả năng chống ăn mòn.

Tất cả hồ sơ được lưu giữ dưới dạng kỹ thuật số và có thể được cung cấp cùng với mỗi lô hàng theo yêu cầu. Cách tiếp cận mang tính hệ thống này phù hợp với các yêu cầu của ISO 9001:2015 và mang lại sự tin cậy về tính nhất quán của sản phẩm cho các dự án xây dựng quy mô lớn.

Kịch bản ứng dụng điển hình

Neo bê tông dẫn động Torx dùng trong xây dựng được chỉ định cho nhiều nhiệm vụ sửa chữa trong cả tòa nhà dân cư và thương mại. Thiết kế đầu phẳng cho phép lắp phẳng, điều này rất cần thiết cho các bề mặt hoàn thiện.

• Lắp đặt khung cửa sổ và cửa đi:Đầu chìm nằm ngang với mặt cắt, cho phép dễ dàng bịt kín bằng caulk hoặc miếng đệm.
• Tay vịn và thanh vịn bên trong:Cung cấp neo an toàn vào tường xây hoặc bê tông vững chắc, đáp ứng các tiêu chuẩn tải trọng an toàn.
• Khung cửa kim loại:Được sử dụng với các lỗ khoan trước trên khung để gắn trực tiếp vào sàn bê tông hoặc nền tường.
• Cửa chớp chớp và chớp chớp chung:Các ứng dụng bên ngoài nơi lớp phủ chống ăn mòn là cần thiết để có hiệu suất lâu dài.
• Thiết bị chiếu sáng và hộp điện:Có thể nhúng nông nhờ thiết kế ren, bám dính nhanh chóng với lượng bụi tối thiểu.
• Ngưỡng và vỏ bọc có màn chắn:Mỏ neo hoạt động tốt trong bê tông hoặc gạch có tiết diện mỏng, mang lại khả năng giữ chắc chắn mà không bị nứt.

Trong mỗi trường hợp, thiết bị giúp giảm thời gian lắp đặt so với bu lông mở rộng truyền thống vì nó loại bỏ nhu cầu sử dụng phích cắm tường hoặc dụng cụ lắp đặt riêng biệt.

Bao bì và hậu cần

Nhà máy cung cấp các giải pháp đóng gói linh hoạt phù hợp với yêu cầu của công trường và điều kiện vận chuyển. Đóng gói số lượng lớn giúp giảm chi phí trên mỗi đơn vị cho các dự án lớn, trong khi các lựa chọn đóng gói theo hộp nhỏ phù hợp với các nhà phân phối hàng tồn kho.

• Đóng gói số lượng lớn:Thùng carton sóng nặng hoặc túi dệt PP gia cố, được đóng pallet bằng màng bọc căng. Mỗi gói hàng đều được dán nhãn kích thước, số lượng và số lô.
• Đóng gói hộp nhỏ:Các hộp được in theo yêu cầu chứa 50, 100 hoặc 200 miếng, được đóng gói vào thùng chính dành cho các kênh bán lẻ hoặc phân phối.
• Số lượng đặt hàng tối thiểu:1000 kg mỗi kích thước duy nhất. Một thùng chứa tiêu chuẩn có thể chứa tới 25 kích cỡ khác nhau kết hợp.
• Thời gian dẫn:Thời gian sản xuất tiêu chuẩn là 20–30 ngày sau khi xác nhận đơn hàng, tùy thuộc vào yêu cầu về lớp phủ và đóng gói.

Sản lượng hàng tháng của nhà cung cấp là 1.200 tấn đảm bảo rằng ngay cả những đơn đặt hàng xây dựng khẩn cấp cũng có thể được xúc tiến nếu được thông báo trước. Tất cả các pallet đều được thiết kế để vận chuyển an toàn bằng xe nâng và có thể xếp chồng lên nhau để tải container.

Câu hỏi thường gặp

Thiết kế ren hi-low trong neo bê tông có ưu điểm gì?
Sợi chỉ hi-low tạo ra hành động tự khai thác để cắt các sợi bên trong vào bê tông hoặc khối xây. Không giống như neo giãn nở, nó không tạo áp lực ra bên ngoài lên vật liệu nền, làm giảm nguy cơ nứt. Sợi chỉ thấp giúp loại bỏ bụi và mảnh vụn, trong khi sợi chỉ cao ăn khớp với lớp nền để có khả năng chống kéo mạnh.

Những chiếc neo này có thể được sử dụng trong gạch rỗng hoặc bê tông khí không?
Có, Neo bê tông truyền động Torx dùng trong xây dựng phù hợp với khối xây rỗng và bê tông khí, miễn là lỗ khoan trước được thực hiện cẩn thận. Đối với vật liệu rỗng, mỏ neo ăn khớp với thành của khoang để tạo ra khóa liên động cơ học. Tuy nhiên, khả năng chịu tải sẽ thấp hơn so với bê tông đặc và các giá trị thiết kế cụ thể cần được xác nhận thông qua thử nghiệm tại chỗ.

Có phải luôn luôn cần phải khoan trước không?
Có, việc khoan trước là bắt buộc. Mỏ neo không có đầu tự khoan; nó dựa vào một lỗ thí điểm để dẫn hướng các sợi chỉ. Mũi khoan phải khớp với đường kính neo, thường nhỏ hơn 0,2–0,4mm, để đảm bảo tạo ren thích hợp. Sử dụng mũi khoan và tốc độ chính xác là điều cần thiết để tránh quá nhiệt và mài mòn sớm.

Ổ đĩa T30 cải thiện độ tin cậy lắp đặt như thế nào?
Bộ truyền động Torx T30 có thiết kế thành thẳng giúp phân phối mô-men xoắn truyền động trên diện tích bề mặt lớn hơn so với bộ truyền động Phillips hoặc hex. Điều này làm giảm nguy cơ bị lệch trục (trượt bit) và cho phép truyền mô-men xoắn cao hơn mà không làm hỏng hốc. Nó cũng kéo dài tuổi thọ của bit lắp đặt, khiến nó trở thành lựa chọn ưu tiên cho công việc xây dựng khối lượng lớn.

Mô-men xoắn khuyến nghị để lắp đặt là bao nhiêu?
Đối với neo M8 trong bê tông đặc, mô men xoắn khuyến nghị lắp đặt là từ 10 đến 15 N·m. Vượt quá phạm vi này có thể làm mất ren ở các chất nền mềm hơn hoặc làm hỏng hốc ổ đĩa. Nên sử dụng bộ ly hợp hoặc bộ điều khiển tác động giới hạn mô-men xoắn với các cài đặt có thể điều chỉnh để có kết quả nhất quán.

Tại sao chọn nhà cung cấp này

Việc lựa chọn đối tác sản xuất đáng tin cậy cho ốc vít xây dựng đòi hỏi phải đánh giá năng lực kỹ thuật, hệ thống chất lượng và sự ổn định của chuỗi cung ứng. Nhà máy Runyee, được thành lập vào năm 2013, đã tạo dựng được danh tiếng trong việc cung cấp các Neo bê tông truyền động Torx phù hợp để sử dụng trong xây dựng cho thị trường quốc tế.

• Dây chuyền sản xuất nội bộ:Từ kéo dây và gia công nguội đến xử lý nhiệt và mạ, tất cả các quy trình đều được kiểm soát trong cơ sở rộng 13.000m2. Điều này làm giảm sự biến đổi về thời gian thực hiện và đảm bảo khả năng truy xuất nguồn gốc.
• Chất lượng được chứng nhận ISO 9001:Hệ thống quản lý chất lượng bao gồm kiểm tra nguyên liệu đầu vào, kiểm soát quy trình và thử nghiệm sản phẩm cuối cùng. Kiểm toán của bên thứ ba xác nhận việc tuân thủ các tiêu chuẩn quốc tế.
• Hỗ trợ kỹ thuật:Nhóm kỹ thuật cung cấp hỗ trợ về lựa chọn neo, cài đặt mô-men xoắn và khắc phục sự cố lắp đặt. Dịch vụ này có sẵn cho cả các dự án xây dựng quy mô nhỏ và quy mô lớn.
• Năng lực và tính linh hoạt:Với hơn 350 bộ máy móc tiên tiến và sản lượng hàng tháng là 1.200 tấn, nhà cung cấp có thể đáp ứng cả các đơn đặt hàng tiêu chuẩn và tùy chỉnh, bao gồm chiều dài đặc biệt, kiểu đầu và lớp phủ.
• Kinh nghiệm xuất khẩu toàn cầu:Sản phẩm đã được chuyển đến Châu Âu, Nam Mỹ, Trung Đông, Nam Phi và Đông Nam Á, đáp ứng các yêu cầu đa dạng về quy định và môi trường.

Sự kết hợp giữa chiều sâu sản xuất, đảm bảo chất lượng và năng lực hậu cần giúp nhà cung cấp trở thành nguồn đáng tin cậy về các giải pháp neo đậu xây dựng trên toàn thế giới.
